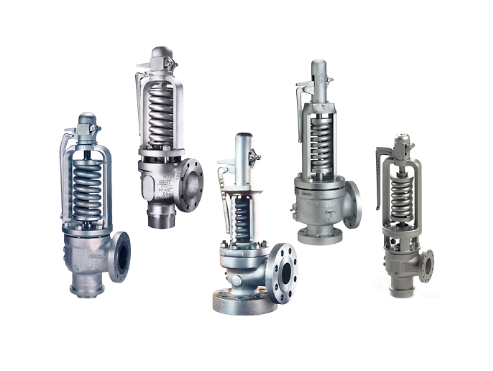

安全閥是用于壓力設備，容器或管道的自動壓力釋放裝置。彈簧安全閥可以根據閥瓣的打開高度的不同分為全升程型和微升程型。全提升型具有大的排出容量和彈性，適用于液體和氣體介質，而微提升型僅適用于液體介質。本文主要介紹彈簧安全閥的工作原理，結構特點以及安裝和維護。
彈簧安全閥的工作原理
當安全閥閥瓣下的蒸汽壓力超過彈簧的按壓力時，閥閥瓣被推開。打開閥瓣后，下部調節環的排斥力使排氣作用在閥瓣夾緊環上，從而使閥快速打開。當閥瓣向上移動時，蒸汽趨于與頂部調節環碰撞，而排氣蒸汽趨于垂直向下指向。廢氣產生的反作用力將閥瓣向上推，從而將閥瓣保持在一定的壓力范圍內。當安全閥以足夠的提升高度打開時，蒸汽會不斷排出，系統中的蒸汽壓力會逐漸降低。此時，彈簧的力克服了作用在閥瓣上的蒸汽壓力和排出蒸汽的反作用力，從而關閉了安全閥。
彈簧安全閥的結構特征
彈簧安全閥由形成閥瓣和密封面的閥座組成。閥瓣連接到閥桿。從關閉到完全打開，閥桿的總排量需要滿足閥的要求。安全閥的設定壓力主要通過調節螺栓來改變彈簧壓力來調節。閥的頂部裝有杠桿機構，該杠桿機構用于在運行測試期間手動抬起閥桿。閥體具有上下調節環。通過調節底部的調節環，可以完全取下閥門。頂部調節環用于調節回油壓力。如果重新安裝壓力太低，則閥門將長時間保持打開狀態。如果重新安裝壓力過高，則閥門會跳動并保持關閉狀態，從而引起顫振，損壞閥門并減少閥門排放。頂部調節環的位置可使閥門達到max行程。
彈簧安全閥的安裝和維護
1）所有安全閥需要垂直安裝。
2）為避免壓力，安全閥的出口不應有任何阻力。
3）安全閥應在安裝前經過專門測試并檢查其氣密性。
4）應定期檢查使用中的安全閥。
安全閥的安裝需要滿足以下要求
1）對于額定蒸發量大于0.5t/h的鍋爐，請到少安裝兩個安全閥。對于額定蒸發量為0.5t/h或以下的鍋爐，請到少安裝一個安全閥。閥。安全閥應安裝在可分離的省煤器和蒸汽過熱器的出口。
2）安全閥應垂直安裝在鍋爐和集管箱的max位置。安全閥與汽包或集管之間不得有任何出口管和閥來吸入蒸汽。
3）杠桿式安全閥需要一個防止重錘自身移動的裝置和一個防止杠桿打滑的導向框架。彈簧安全閥還需要一個提起手柄的裝置，以防止調節螺絲意外扭曲。
4）對于額定蒸汽壓力為3.82MPa以下的鍋爐，安全閥的喉管直徑需要為25mm以上。對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥的喉管直徑需要到少為20mm。
5）安全閥和鍋爐之間的連接管的截面積不得小于安全閥的入口截面積。如果將多個安全閥連接到直接連接到滾筒的短管上，則短管的橫截面積不應為所有安全閥排氣面積的1.25倍。
6）安全閥通常應配備排氣管。排氣管需要直接連接到安全的地方，并具有足夠的橫截面積以確保排氣順暢。在安全閥排氣管的底部，需要將排水管連接到安全的地方。閥門不能安裝在排氣管和排水管上。
